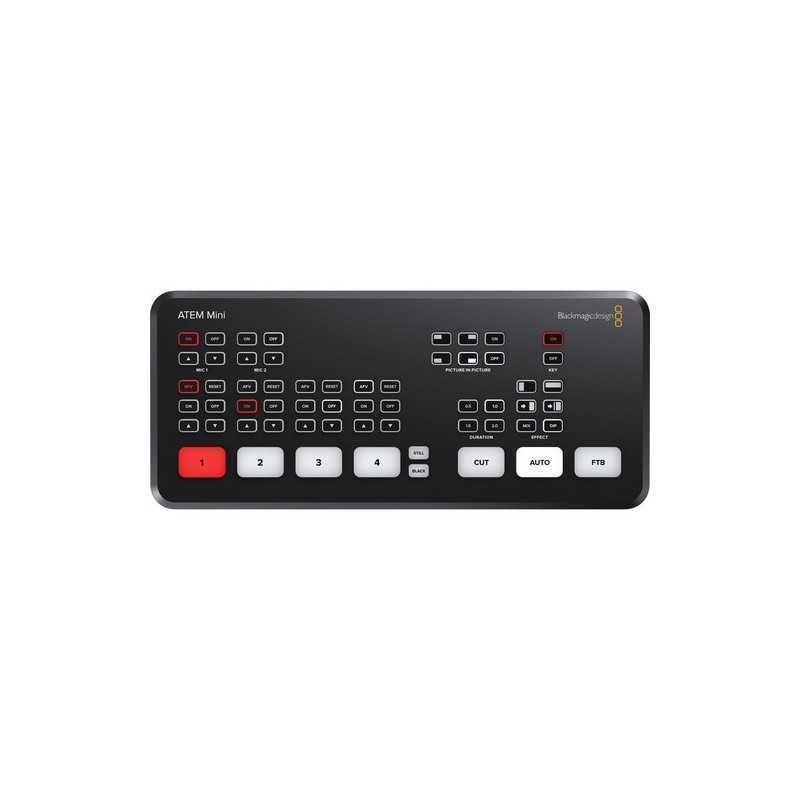

Conçu pour la diffusion en direct multicaméra sur Internet ou les applications de diffusion, l' ATEM Mini compact de Blackmagic Design fournit aux consoles de jeu, aux flux informatiques d'entreprise ou aux caméras HD un mélangeur de production en direct à quatre entrées avec un panneau de commande intégré. Les quatre entrées HDMI sont disponibles à l'arrière du châssis et elles entrent jusqu'à 1080p60 vidéo. Il existe également une sortie HDMI pour un projecteur ou un moniteur externe, une sortie USB Type-C pour diffuser des vidéos jusqu'à 1080p60 sur un ordinateur et un port Ethernet RJ45 10/100 pour la gestion du système, le contrôle à distance et les mises à niveau.

La surface de contrôle comprend des boutons de contrôle rétroéclairés faciles à voir pour permettre de sélectionner les entrées de caméra, de contrôler les transitions, les incrustateurs, les paramètres et le DVE. L'ATEM Mini comprend des incrustateurs en amont et en aval, un incrustateur chromatique avancé, deux incrustateurs linéaires/luma, un incrustateur de transition DVE, un générateur de motifs et deux générateurs de couleurs. Il existe également une prise en charge du lecteur multimédia pour les images de remplissage et d'incrustation, qui prend en charge jusqu'à 20 images fixes aux formats PNG, TGA, BMP, JPEG et TIFF. La sortie HDMI prend en charge une résolution minimale de 1366 x 768 pour surveiller votre flux. Il prend également en charge l'ATEM Software Control Panel via Ethernet, et il prend en charge le contrôle et la configuration à l'aide de l'ATEM Mini.

Transitions
Les transitions disponibles incluent :
Couper : Lorsque vous appuyez sur le bouton Couper, l'ATEM passe instantanément de votre source de programme actuelle à la source de prévisualisation. Les coupes peuvent être effectuées en sélectionnant directement les sources ou en appuyant sur le bouton de coupe pour passer à la source suivante.
Mélanger : Le mélange, ou dissolution, passe progressivement d'une source à l'autre en créant un mélange fluide. Vous pouvez définir des minutages personnalisés pour fusionner manuellement la transition.
Dip : tout comme les transitions de mixage, une transition dip est un mélange progressif qui inclut soit une couleur unie, soit un graphique, soit un autre clip entre les deux sources vidéo. Les transitions vers le noir ou le blanc entre les sources sont les plus populaires, ou vous pouvez utiliser des logos ou des graphiques de sponsors.
Balayage : les motifs de balayage intégrés incluent des cercles, des losanges, des carrés, etc. Les formes et les motifs peuvent être inversés ou adoucis, et peuvent même avoir des bordures colorées personnalisées.
DVE : Avec le puissant processeur d'effets vidéo numériques intégré, ou DVE, vous pouvez pousser, faire tourner, presser ou faire glisser votre vidéo en direct d'une caméra à l'autre avec des transitions intégrées incroyables. Les transitions DVE peuvent être inversées et inversées, ce qui vous offre encore plus d'options de transition.

Keyer en amont
Superposez la vidéo en direct sur d'autres sources vidéo ou graphiques avec l'incrustateur en amont. Vous pouvez utiliser l'incrustation luma, l'incrustation linéaire, l'incrustation de motif ou tirer sur un écran vert et utiliser l'incrustation chromatique pour composer instantanément la vidéo sur des décors virtuels.
Incrustation Luma : les incrustations Luma fonctionnent mieux avec des images à contraste élevé, comme des éléments blancs sur un fond noir, vous pouvez donc utiliser le contraste pour couper le fond noir et le remplacer par une vidéo ou des graphiques en direct.
Incrustation linéaire : obtenez des résultats nets et de haute qualité grâce à l'incrustation linéaire en utilisant deux sources distinctes pour le remplissage et l'incrustation pour créer une image vidéo. Le signal de remplissage contient la vidéo à empiler sur l'arrière-plan, tandis que le signal clé contient un masque d'échelle de gris pour découper ou masquer la zone à remplir.
Chroma key : Utilisées quotidiennement pour les prévisions météo TV, les chroma keys sont un moyen puissant de combiner des images en direct en temps réel. Le présentateur se tient généralement devant un arrière-plan vert ou bleu et l'incrustateur chroma supprimera uniquement cette couleur et la combinera avec une autre image, telle qu'une vidéo ou un graphique.
Clé de motif : combinez des images en direct avec l'un des motifs de balayage intégrés pour combiner des images en direct ou des graphiques avec des formes géométriques. Vous obtenez un contrôle total sur la douceur, la symétrie, la taille et la position pour créer des effets d'image dans l'image uniques qui peuvent être transférés aussi facilement que n'importe quelle source en direct.
Keyers en aval
Le mélangeur ATEM Mini comprend un incrustateur en aval, ce qui vous permet d'ajouter des graphiques de haute qualité tels que des logos, des bogues et des titres à partir du lecteur multimédia intégré sur la sortie du programme de diffusion en direct. Les incrustateurs en aval sont les dernières couches d'incrustation, ils recouvrent donc toute la vidéo commutée vers la sortie principale du programme.
Mélangeur audio
Le mélangeur audio intégré vous permet de contrôler à la fois la caméra et l'audio externe avec des réglages de niveau et d'équilibre précis sur les six entrées audio disponibles et les deux canaux. Le mélangeur dispose d'une sélection On/Off/Audio-Follow-Video par canal, ainsi que d'un contrôle de gain séparé par canal, d'une mesure de niveau et de crête, et de nouvelles améliorations audio Fairlight telles que compresseur, gate, limiteur, six bandes d'égaliseur paramétrique et contrôle de gain principal.
Sortie moniteur
La sortie moniteur HDMI vous permet de voir vos sources, graphiques, prévisualisation et sortie de programme sur un seul écran.
Lecteur multimédia
Éliminez les générateurs de caractères externes en stockant jusqu'à 20 fichiers graphiques RGBA de qualité broadcast dans le pool de médias. Le lecteur multimédia unique apparaît comme source d'entrée sur votre mélangeur. Vous pouvez passer aux graphiques en tant que vidéo plein écran ou les transmettre aux incrustateurs pour superposer la vidéo. Les formats d'image populaires tels que PNG, TGA, BMP, GIF, JPEG et TIFF sont pris en charge.

Formats d'entrée vidéo: Vidéo HDMI :
1080p : 60, 59,94, 50, 30, 29,97, 25, 24, 23,98
1080i : 60, 59,94, 50
720p : 60, 59,94, 50
Résolutions: HDMI pour ordinateurs :
1080p : 60, 59,94, 50, 30, 29,97 , 25, 24, 23,98
1080i : 60, 59,94, 50
720p : 60, 59,94, 50
Formats de sortie vidéo: 1080p : 60, 59,94, 50, 30, 29,97, 25, 24, 23,98
Échantillonnage vidéo: 4:2:2 YUV
Précision des couleurs: 10 bits
Espace colorimétrique: Rec. 709
Conversion d'espace colorimétrique: Basé sur le matériel, temps réel
Audio intégré: Entrée et sortie 2 canaux
Mélangeur audio: 6 entrées, 2 canaux
Lecteur multimédia: 1 x lecteur avec remplissage et clé
Capacité d'image fixe: 20
Prise en charge des formats d'image: PNG, TGA, BMP, GIF, JPEG, TIFF
Clés: 1 x En amont
1 x En aval
1 x Advanced Chroma
2 x Linéaire/Luma
1 x Transition (DVE uniquement)
Couches Jusqu'à 4
Générateurs: 1 x Motif
2 x Couleur
DVE: 1 x bordure et ombre portée
Résolution du moniteur: 1366 x 768 ou supérieur
Nombre de fenêtres: dix
Systèmes d'exploitation compatibles: Apple macOS 10.13, 10.14 ou version ultérieure
Windows 10
Entrée de puissance: 1 baril
Tension: 12V
Puissance absorbée: 18W
Température de fonctionnement: 41 à 104°F / 5 à 40°C
Température de stockage:14 à 140°F / -10 à 60°
Humidité relative: 0 à 90 % sans condensation
Dimensions: 9,4 x 4,1 x 1,4" / 23,8 x 10,4 x 3,6 cm
Lester: 19,4 oz / 550 g
Poids du paquet: 2,145 livres
Dimensions de la boîte (LxlxH): 11,2 x 5,7 x 4,6"
