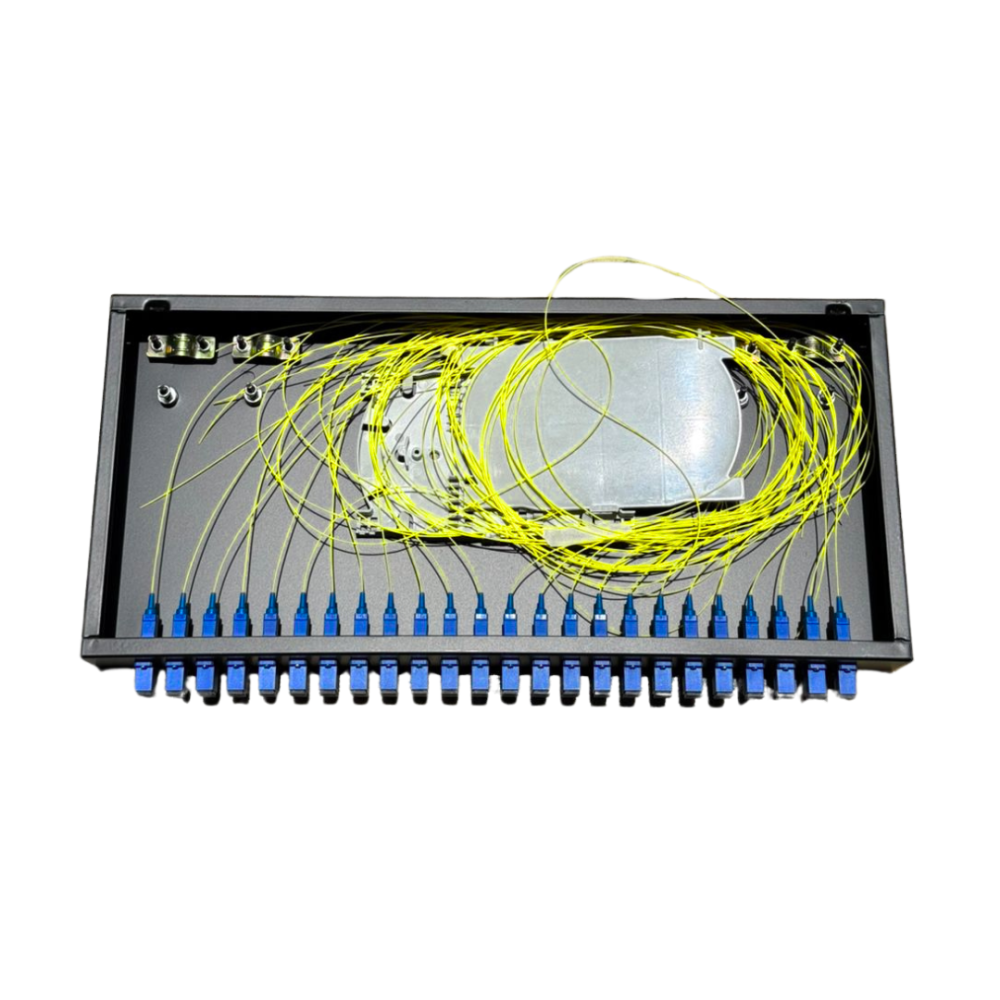

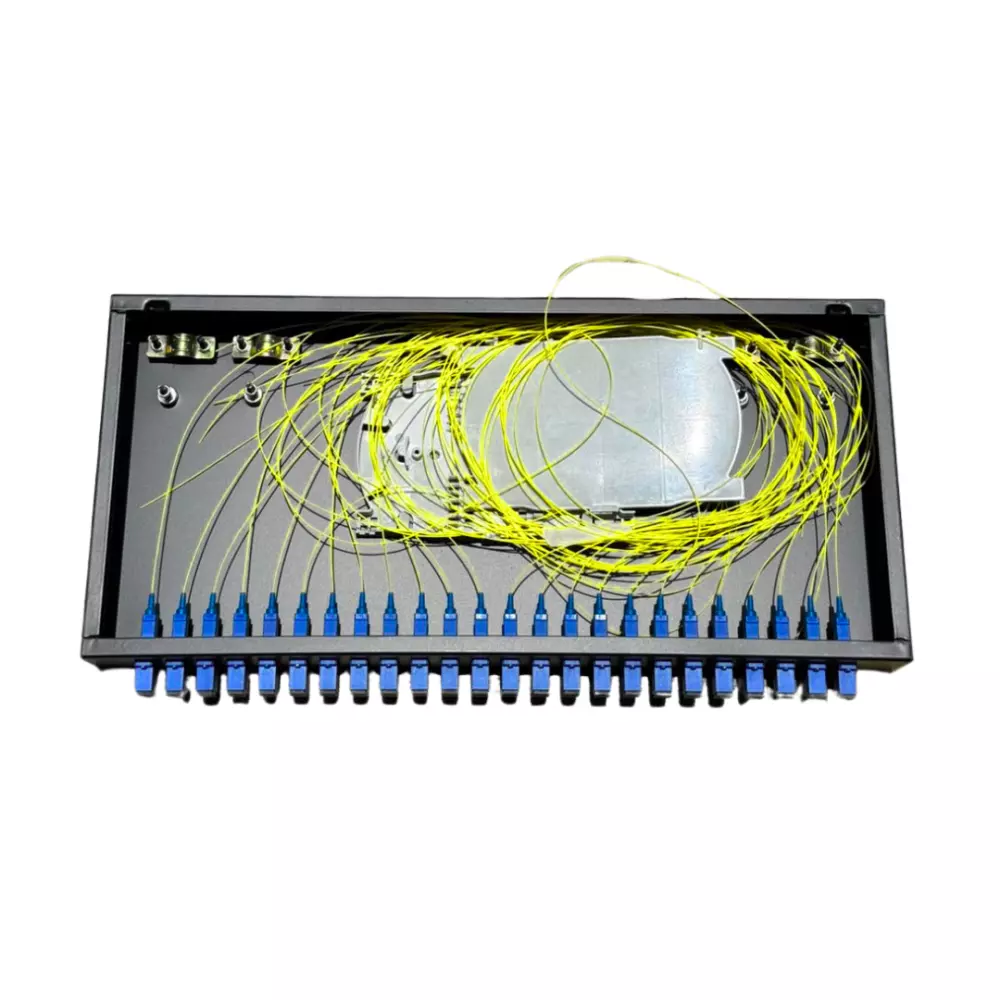

Boîtier de distribution fibre optique 24 ports SC/UPC

Caractéristiques techniques
Type de produit: Boîtier de distribution optique ODF
Nombre de ports: 24 ports SC/UPC (connecteur de type SC, Ultra Physical Contact)
Type de fibre: Monomode (9/125 µm)
Pigtails: 24 pigtails monomodes pré-assemblés (longueur ~1–1.5 m)
Type de connecteurs: SC/UPC (bleus)
Matériau du boîtier: Acier peint ou tôle métallique anti-corrosion
Dimensions: ~482 mm (L) × 280 mm (P) × 44 mm (H) (1U pour montage en rack 19")
Installation: Montage en rack 19" ou mural selon la configuration
Plateau d’épissures: Inclus, pour l’épissage des fibres à l’intérieur du boîtier
Rayon de courbure des fibres: > 30 mm pour éviter la dégradation du signal
Température de fonctionnement: -10°C à +60°C (fonctionnement dans une plage environnementale étendue)
Applications
FTTH (Fiber to the Home) : Idéal pour les installations résidentielles et commerciales où des connexions fibre optique sont distribuées aux utilisateurs finaux.
Télécommunications : Utilisation dans les systèmes de communication optique longue distance.
Data Centers : Gestion de la fibre optique pour les réseaux internes et externes.
Vidéosurveillance : Utilisation dans les systèmes de caméras à fibre optique pour les applications de sécurité.
Avantages
Pré-assemblé : Installation rapide avec les pigtails et les connecteurs déjà installés, ce qui simplifie le processus de mise en place.
Espace optimisé : Design compact avec seulement 1U de hauteur, idéal pour les racks 19”.
Gestion de la fibre : Offre une gestion soignée de la fibre optique, réduisant les risques de dommages physiques.
Protection : Le boîtier protège les fibres et connecteurs des dommages mécaniques et environnementaux.
Contenu du produit
1 boîtier ODF avec 24 ports SC/UPC
24 pigtails monomode pré-assemblés
1 cassette de gestion des fibres et d’épissures
1 support pour fixer les câbles dans le boîtier
1 lot de manchons de protection pour les fibres (selon modèle)
Procédure d'installation
Montage du boîtier :
Si montage en rack, insérer le boîtier dans le rail 19” à l’endroit voulu.
Si montage mural, visser le boîtier dans un emplacement adapté à la fixation.
Connexion des fibres :
Connecter chaque pigtail dans les ports SC/UPC prévus.
Raccorder les fibres aux équipements (terminaisons optiques, routeurs, etc.).
Gestion des fibres :
Utiliser les cassettes et les manchons pour organiser les épissures et la gestion des câbles à l'intérieur du boîtier.
Faire attention à respecter le rayon de courbure recommandé (≥ 30 mm).
Protection et tests :
Vérifiez les connexions pour vous assurer qu'elles sont sécurisées et propres.
Effectuer un test de transmission optique pour vérifier la qualité du signal.
Maintenance et dépannage
Nettoyage des connecteurs SC/UPC : Utilisez un nettoyeur optique ou des lingettes de nettoyage pour les connecteurs afin de prévenir les pertes de signal dues à la poussière ou aux impuretés.
Surveillance des fibres : Assurez-vous qu'aucune fibre n'est courbée au-delà de son rayon de courbure minimum pour éviter toute dégradation du signal.
Vérification des soudures : En cas de problème de signal, vérifier les soudures dans le boîtier pour détecter toute déconnexion ou mauvais contact.
